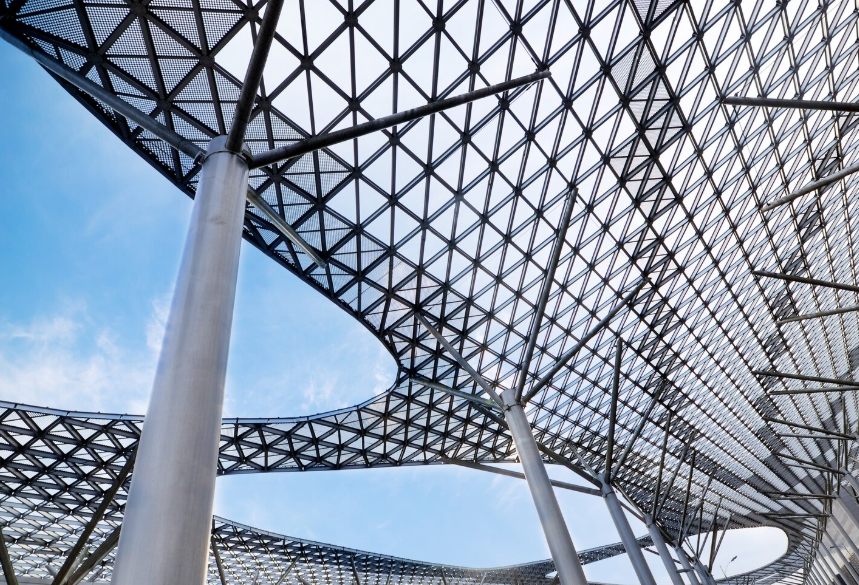

Jarak tiang merupakan salah satu hal penting dalam merencanakan struktur besi. Posisi tiang akan menentukan seberapa jauh beban harus disalurkan menuju pondasi atau titik tumpuan.
Pada konstruksi seperti kanopi, pagar, gudang, rangka atap, carport, hingga struktur bangunan lainnya, jarak tiang tidak sebaiknya ditentukan hanya berdasarkan perkiraan. Ukuran bentang, jenis profil besi, beban, tinggi struktur, dan kondisi lokasi perlu diperhitungkan.
Tidak ada satu ukuran jarak yang berlaku untuk semua struktur. Jarak yang sesuai untuk kanopi rumah belum tentu cocok untuk rangka gudang atau struktur yang menerima beban besar.
Apa yang Dimaksud dengan Jarak Tiang?
Jarak tiang adalah jarak antara satu tiang struktur dengan tiang berikutnya. Dalam praktik fabrikasi, jarak ini biasanya diukur dari posisi sumbu tiang atau mengikuti detail gambar kerja yang telah ditentukan.
Contohnya, sebuah struktur memiliki panjang 6 meter dan menggunakan beberapa tiang. Jumlah serta posisi tiang perlu diatur agar bentang antar tiang sesuai dengan kemampuan balok atau rangka yang menghubungkannya.
Semakin jauh jarak antar tiang, semakin panjang bentang yang harus ditopang oleh elemen horizontal.
Faktor yang Menentukan Jarak Tiang
Beberapa faktor utama perlu dipertimbangkan sebelum menentukan jarak tiang.
1. Panjang Bentang
Panjang area yang akan ditopang menjadi titik awal perencanaan.
Struktur dengan bentang pendek biasanya memiliki kebutuhan tumpuan yang berbeda dengan struktur yang memiliki bentang panjang.
Jika jarak antar tiang terlalu jauh, balok atau rangka di atasnya harus menahan bentang yang lebih besar. Hal tersebut dapat meningkatkan kebutuhan terhadap ukuran dan kapasitas profil.
2. Beban Struktur
Beban menjadi salah satu faktor terpenting dalam menentukan jarak tiang.
Beban dapat berasal dari:
- Berat rangka besi
- Penutup atap
- Plafon atau lapisan tambahan
- Peralatan tertentu
- Beban penggunaan
- Beban angin
- Beban lingkungan lainnya
Semakin besar beban yang diterima struktur, kebutuhan terhadap sistem tumpuan dan profil biasanya juga meningkat.
3. Ukuran Profil Besi
Profil besi yang digunakan pada balok atau rangka akan memengaruhi kemampuan struktur dalam menopang bentang.
Sebagai contoh, hollow, CNP, UNP, dan WF memiliki bentuk serta karakteristik yang berbeda. Karena itu, dua struktur dengan jarak tiang yang sama belum tentu memiliki kemampuan menahan beban yang sama.
Jarak tiang perlu ditentukan bersama dengan pemilihan profil, bukan secara terpisah.
4. Tinggi Struktur
Tinggi tiang juga perlu diperhitungkan.
Tiang yang semakin tinggi dapat memiliki perilaku struktur yang berbeda dibandingkan tiang pendek, terutama ketika menerima beban lateral seperti angin.
Karena itu, tinggi tiang, ukuran profil, sistem pengaku, dan sambungan perlu direncanakan secara bersamaan.
5. Fungsi Struktur
Fungsi struktur sangat memengaruhi jarak tiang.
Contohnya, kebutuhan tiang untuk pagar berbeda dengan kanopi. Begitu pula struktur gudang, rangka atap, mezzanine, atau platform kerja memiliki kebutuhan yang berbeda.
Jangan menggunakan satu patokan jarak tiang untuk semua jenis konstruksi.
Cara Menentukan Jarak Tiang Secara Sederhana
Untuk kebutuhan awal, prosesnya dapat dimulai dengan beberapa langkah.
Langkah 1: Ukur Panjang Area
Tentukan panjang keseluruhan struktur yang akan dibuat.
Misalnya, sebuah kanopi memiliki panjang 6 meter.
Langkah 2: Tentukan Jumlah Bentang
Panjang tersebut kemudian dibagi menjadi beberapa bentang berdasarkan kebutuhan desain.
Misalnya digunakan 3 bentang yang sama:
6 meter ÷ 3 = 2 meter per bentang
Maka secara geometris, jarak antar titik tumpuan dapat direncanakan sekitar 2 meter.
Namun, angka tersebut belum otomatis menjadi jarak struktur yang aman. Kemampuan profil, beban, tinggi tiang, sambungan, pondasi, dan kondisi lokasi tetap harus diperiksa.
Langkah 3: Tentukan Profil Rangka
Setelah konfigurasi awal diketahui, tentukan profil yang digunakan untuk tiang dan balok.
Profil dapat berupa hollow, CNP, UNP, WF, atau profil lainnya sesuai kebutuhan.
Jika bentang terlalu panjang untuk profil yang dipilih, salah satu pendekatan yang dapat dipertimbangkan adalah menambah titik tumpuan atau menggunakan profil dengan kapasitas yang sesuai.
Langkah 4: Periksa Beban
Hitung atau tentukan beban yang akan diterima struktur.
Pada rangka atap misalnya, beban tidak hanya berasal dari berat besi. Penutup atap dan beban lainnya juga perlu diperhitungkan.
Langkah 5: Periksa Sambungan dan Pondasi
Tiang tidak bekerja sendiri. Beban dari struktur harus diteruskan melalui sambungan hingga ke pondasi atau struktur pendukung.
Karena itu, jarak tiang yang direncanakan juga perlu sesuai dengan posisi pondasi dan detail sambungan.
Contoh Pembagian Jarak Tiang
Misalnya terdapat struktur sepanjang 8 meter yang akan dibagi menjadi 4 bentang dengan ukuran yang sama.
Secara geometris:
8 meter ÷ 4 bentang = 2 meter per bentang
Konfigurasi tersebut menghasilkan 5 posisi tiang jika tiang ditempatkan pada kedua ujung dan setiap batas bentang.
| Posisi | Jarak |
|---|---|
| Tiang 1–2 | 2 m |
| Tiang 2–3 | 2 m |
| Tiang 3–4 | 2 m |
| Tiang 4–5 | 2 m |
| Total bentang | 8 m |
Perhitungan ini hanya menunjukkan pembagian geometris, bukan rekomendasi jarak aman untuk konstruksi tertentu. Jarak akhir harus disesuaikan dengan perhitungan struktur dan kondisi proyek.
Jarak Tiang pada Kanopi
Kanopi rumah dan carport sering menggunakan beberapa tiang sebagai penopang rangka.
Jaraknya dipengaruhi oleh panjang dan lebar kanopi, jenis atap, ukuran profil rangka, posisi kolom bangunan, serta sistem pemasangan.
Kanopi dengan bentang lebar dapat membutuhkan lebih banyak titik tumpuan atau profil rangka yang lebih besar.
Selain itu, posisi tiang perlu diatur agar tidak mengganggu akses kendaraan maupun aktivitas di bawah kanopi.
Jarak Tiang pada Pagar Besi
Pada pagar, jarak tiang juga harus mempertimbangkan panjang panel pagar dan jenis material yang digunakan.
Pagar dengan panel yang berat membutuhkan pertimbangan berbeda dengan pagar yang menggunakan batang hollow ringan.
Tiang juga perlu ditempatkan pada area tertentu seperti:
- Sudut pagar
- Perubahan arah
- Sisi pintu pagar
- Titik sambungan panel
- Bentang pagar tertentu
Untuk pintu pagar, posisi tiang dan sistem engsel perlu dirancang agar mampu menopang berat daun pintu.
Jarak Tiang pada Rangka Gudang
Gudang umumnya memiliki bentang dan beban yang lebih besar dibandingkan konstruksi rumah sederhana.
Karena itu, jarak kolom atau tiang gudang biasanya menjadi bagian dari sistem struktur yang dirancang berdasarkan ukuran bangunan, beban atap, bentang, fungsi ruang, dan kondisi lokasi.
Untuk struktur gudang, jarak tiang sebaiknya ditentukan melalui gambar kerja dan perhitungan struktur, bukan menggunakan patokan umum dari konstruksi rumah atau kanopi.
Kesalahan yang Perlu Dihindari
Beberapa kesalahan umum dalam menentukan jarak tiang antara lain:
Menentukan Jarak Hanya dari Tampilan
Jarak tiang yang terlihat proporsional belum tentu sesuai secara struktur.
Mengabaikan Beban
Struktur dengan atap atau beban berat membutuhkan pertimbangan yang berbeda dari struktur dekoratif.
Menggunakan Profil yang Sama untuk Semua Bentang
Profil besi perlu disesuaikan dengan panjang bentang dan beban yang diterima.
Tidak Memperhatikan Pondasi
Tiang harus memiliki titik tumpuan yang sesuai. Perencanaan posisi tiang sebaiknya dilakukan bersamaan dengan perencanaan pondasi.
Tidak Memperhitungkan Beban Angin
Struktur outdoor dapat menerima tekanan dan hisapan angin. Hal ini penting terutama pada kanopi, gudang, papan reklame, dan struktur yang memiliki bidang cukup luas.
Jarak Tiang dan Kekuatan Struktur
Jarak tiang bukan satu-satunya faktor yang menentukan kekuatan struktur. Struktur bekerja sebagai satu kesatuan yang terdiri dari tiang, balok, rangka, sambungan, pengaku, dan pondasi.
Secara sederhana, menambah tiang dapat memperpendek bentang elemen horizontal. Namun, keputusan tersebut tetap harus mempertimbangkan desain keseluruhan.
Sebaliknya, mengurangi jumlah tiang dapat memperpanjang bentang sehingga elemen horizontal mungkin membutuhkan profil atau konfigurasi yang berbeda.
Kapan Perlu Menggunakan Perhitungan Struktur?
Perhitungan struktur sangat disarankan untuk konstruksi yang memiliki risiko atau beban lebih tinggi, seperti:
- Gudang
- Mezzanine
- Rangka atap bentang besar
- Platform kerja
- Struktur industri
- Kanopi berukuran besar
- Struktur yang menopang beban berat
Untuk konstruksi kecil, perencanaan tetap perlu memperhatikan ukuran material, sambungan, dan kondisi pemasangan.
Pembuatan Struktur Besi Sesuai Ukuran
Setiap proyek memiliki ukuran dan kondisi lokasi yang berbeda. Karena itu, struktur besi sebaiknya dibuat berdasarkan ukuran aktual dan kebutuhan penggunaannya.
Prolasindo Jaya Mandiri melayani pekerjaan fabrikasi struktur besi custom untuk berbagai kebutuhan, mulai dari kanopi, pagar, rangka atap, hingga struktur gudang dan kebutuhan lainnya. Ukuran, desain, profil, dan konfigurasi rangka dapat disesuaikan dengan kebutuhan proyek.
Untuk struktur yang menerima beban besar atau memiliki bentang signifikan, detail ukuran profil, jarak tiang, sambungan, dan pondasi sebaiknya ditentukan berdasarkan perhitungan teknis.
Cara menentukan jarak tiang pada struktur besi dimulai dengan mengetahui panjang bentang, beban, profil yang digunakan, tinggi struktur, fungsi bangunan, serta kondisi pemasangan. Pembagian panjang struktur dapat digunakan sebagai langkah awal untuk membuat konfigurasi, tetapi hasil pembagian tersebut belum dapat dianggap sebagai jarak struktur yang aman.
Jarak tiang harus direncanakan sebagai bagian dari sistem struktur secara keseluruhan. Tiang, balok, rangka, sambungan, pengaku, dan pondasi perlu saling disesuaikan agar struktur dapat bekerja sesuai kebutuhan.
Untuk konstruksi dengan bentang besar atau beban tinggi, penentuan jarak tiang sebaiknya dilakukan berdasarkan gambar kerja dan perhitungan struktur.
